科氏力質量流量計是運用流體質量流量對振動管振蕩的調制作用即科里奧利力現象為原理，以質量流量測量為目的的質量流量計，一般由傳感器和變送器組成。
一、質量流量測量原理:
質量流量計的計量系統包括傳感器和用于信號處理的變送器組成。Rosemount質量流量計依據牛頓第二定律：力=質量×加速度（F=ma），當質量為m的質點以速度V在對P軸作角速度ω旋轉的管道內移動時，質點受兩個分量的加速度及其力：
（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P軸；
（2）切向角速度αt，即科里奧利加速度，其值等于2ωV，方向與αr垂直。由于復合運動，在質點的αt方向上作用著科里奧利力Fc=2ωVm，管道對質點作用著一個反向力-Fc=-2ωVm。
當密度為ρ的流體在旋轉管道中以恒定速度V流動時，任何一段長度Δx的管道將受到一個切向科里奧利力ΔFc： ΔFc=2ωVρAΔx （1）
式中，A—管道的流通截面積。
由于存在關系式：mq=ρVA
所以：ΔFc =2ωqmΔx （2）
　因此，直接或間接測量在旋轉管中流 動流體的科里奧利力就可以測得質量流量。

　　　　　　　　　　　　　　　　　　　　　　　傳感器

二、傳感器工作原理：
傳感器內是U型流量管在沒有流體流經流量管時，流量管由安裝在流量管端部的電磁驅動線圈驅動，其振幅小于1mm，頻率約為80Hz，流體流入流量管時被強制接受流量管的上下垂直運動。在流量管向上振動的半個周期內，流體反抗管子向上運動而對流量管施加一個向下的力；反之，流出流量管的流體對流量管施加一個向上的力以反抗管子向下運動而使其垂直動量減少。這便導致流量管產生扭曲，在振動的另外半個周期，流量管向下振動，扭曲方向則相反，這一扭曲現象被稱之為科里奧利(Coriolis)現象，即科氏力。
根據牛頓第二定律，流量管扭曲量的大小完全與流經流量管的質量流量大小成正比，安裝于流量管兩側的電磁信號檢測器用于檢測流量管的振動。當沒有流體流過流量管時，流量管不產生扭曲，兩側電磁信號檢測器的檢測信號是同相位的；當有流體流經流量管時，流量管產生扭曲，從而導致兩個檢測信號產生相位差，這一相位差的大小直接正比于流經流量管的質量流量。
由于這種質量流量計主要依靠流量管的振動來進行流量測量，流量管的振動，以及流過管道的流體的沖力產生了科氏力，致使每個流管產生扭轉，扭轉量與振動周期內流過流管的質量流速成正比。由于一個流管的扭曲滯后于另一流管的扭曲，質量管上的傳感器輸出信號可通過電路比較，來確定扭曲量。
電路中由時間差檢測器測量左右檢測信號之間的滯后時間。這個“時間差”ΔT經過數字量測量、處理、濾波以減少噪聲，提高測量分辨率。時間差乘上流量標定系數來表示質量流量。由于溫度影響流管鋼性，科氏力產生的扭曲量也將受溫度影響。被測量的流量不斷由變送器調整，后者隨時檢測粘在流管外表上的鉑電阻溫度計輸出。變送器用一個三相的電阻溫度計電橋放大電路來測量傳感器溫度，放大器的輸出電壓轉化成頻率，并由計數器數字化后讀入微處理器。

 　　　　
    變送器 　                                               PC控制器       　　　　　　　　　　　　　　　　　　　　

 三、產品功能
1、帶底座，可移動式
2、帶三相電、兩相電輸出：可控制外部酒泵開啟和關閉；可控制外部電磁閥，電動開關等器件的開啟和關閉
3、可自由設置定量抽�。焊鶕�(jù)需要抽取的量進行設置，到抽取達到設定值，外部酒泵及電動開關自動關閉
4、中文液晶顯示，方便操作和讀取數據
5、可讀取溫度、重量、密度等在線檢測的數據
6、配備防爆三相電接口
7、配備防爆兩相電接口
8、固定干擾誤差可效正，如外部震動所產生的干擾
9、管道進出口接口可根據用戶要求制作
四、產品配置參數
1、傳感器：采用西門子品牌，材質316L不銹鋼，計量準確，計量精確度：0.1%
2、傳感器驅動器：采用西門子品牌及其核心技術，性能穩定，故障率低

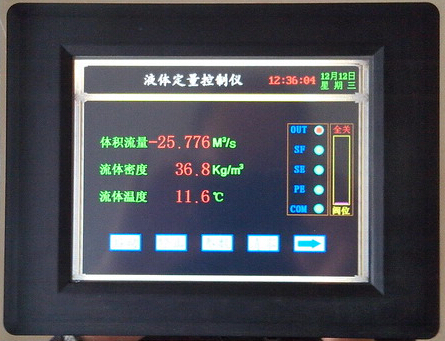

3、PC控制器：采用我公司自主研制開發的PC控制器，中文液晶顯示，觸摸屏人機交互界面，操作簡單方便，可定量抽取，實現自動停機
4、配備輪式可以動底座
5、機體外殼材質：SUS304不銹鋼
6、配備管道式過濾器：可攔截比較大的雜質，
對后續設備起安全保障作用
7、配備防爆開關、防爆按鈕、防爆指示燈，防爆插銷
8、配備防爆酒泵，酒泵帶底座，可移動
9、配備防爆閥門

　　　　　　　　　　　　　　　　　　　　　　　可移動式質量流量計

常用規格：
